이벤트 카메라(뉴로모픽 비전)로 잡아내는 초고속 미세 결함 — 프레임이 놓치는 순간을 본다

고속 조립 라인에서 흔들리는 커넥터 핀, 순간적으로 튕기는 솔더 볼, 진동으로 미세하게 어긋나는 정렬 상태 — 이런 순간들은 일반 프레임 기반 카메라의 셔터가 닫혀 있는 사이에 지나가 버립니다. 프레임레이트를 아무리 올려도 결국 이산적인 스냅샷의 나열일 뿐이라, 두 프레임 사이에서 일어나는 사건은 원천적으로 기록되지 않습니다. 이 사각지대를 방치하면 미세 크랙이나 순간적 진동 이상이 검사 라인을 그대로 통과해 후공정, 심지어 출하 이후에야 불량으로 드러나는 리스크로 이어집니다. 초당 수천 프레임급 고속 카메라로 이를 억지로 메우려 하면 데이터량과 조명 광량 요구가 기하급수적으로 늘어나 비용 대비 효율이 급격히 떨어집니다.

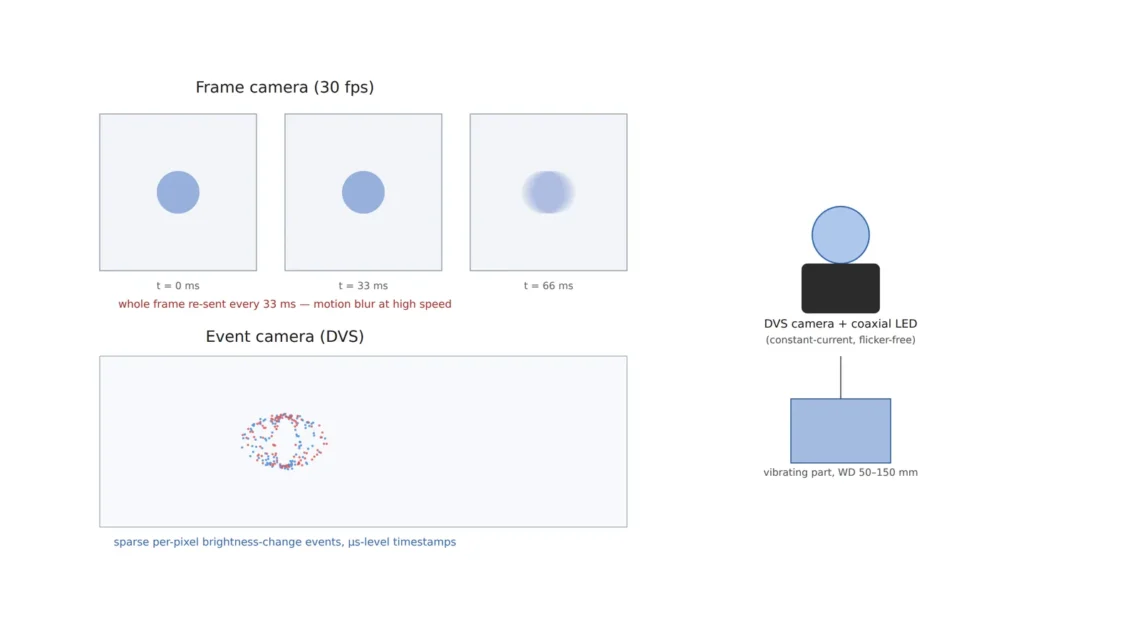

이 문제에 대한 물리적 해법이 이벤트 카메라(Event Camera), 즉 뉴로모픽 비전 센서(Neuromorphic Vision Sensor, DVS)입니다. 픽셀 단위로 밝기 변화가 발생한 순간에만 비동기적으로 신호를 출력하는 구조여서, 정지된 배경은 아예 데이터를 만들지 않고 변화가 있는 지점만 마이크로초(μs) 단위 시간 분해능으로 포착합니다. 검사 대상 표면의 재질과 반사율에 따라 이벤트 발생 패턴이 크게 달라지므로, 도입 전에는 대상물이 금속 광택면인지 무광 플라스틱인지부터 먼저 확인하는 것이 순서입니다.

본문: 이벤트 카메라가 미세 결함 검사에 유리한 이유

Point. 이벤트 카메라는 초고속·고다이나믹레인지가 요구되는 진동성·순간성 결함 검출에서 기존 프레임 카메라를 대체할 수 있는 유효한 대안입니다.

Reason. 뉴로모픽 이미징(Computational Neuromorphic Imaging) 연구에 따르면, 이벤트 기반 센서는 고속 모션에서 최대 300배에 달하는 샘플링 시간 폭과 10,000배를 넘는 다이나믹 레인지를 확보할 수 있습니다. 이는 조명 조건이 급변하거나 대상물이 순간적으로 진동·회전하는 상황에서도 데이터가 끊기지 않는다는 뜻입니다. 프레임 카메라처럼 노출 시간 동안 빛을 적분하지 않고 픽셀별로 독립 반응하기 때문에, 모션 블러 자체가 구조적으로 발생하지 않습니다.

Example. 항공기 체결부 카운터싱크(countersink) 검사에 뉴로모픽 비전을 적용한 연구에서는 기존 방식 대비 약 10배의 검사 가속과 0.025mm 수준의 정밀도를 보고했습니다. 또한 원격 진동 계측 실험에서는 이벤트 카메라가 레이저 도플러 진동계(LDV)에 준하는 정확도로 미세 변위 패턴을 서브픽셀(sub-pixel) 단위까지 추적한 사례도 확인됩니다. 다만 이 수치들은 해당 논문의 실험 조건에 한정된 것으로, 검사 대상 표면 재질·조명 환경이 다르면 그대로 재현된다고 확언할 수 없습니다 — 반드시 샘플 테스트를 거쳐 검증해야 합니다.

Point. 결국 이벤트 카메라의 강점은 “얼마나 빠른가”가 아니라 “변화가 일어난 순간만을 낭비 없이 기록한다”는 데이터 효율성에 있으며, 이는 진동·충격성 결함처럼 발생 시점을 예측할 수 없는 검사 항목에서 특히 유효합니다.

정반사가 심한 금속 표면에서는 미세한 광원 흔들림조차 이벤트로 오검출될 수 있어, 조명 안정성과 난반사 억제 설계가 이벤트 카메라 도입의 선행 조건입니다. 이 부분은 뒤에서 다룰 광학 셋업 표에서 구체적으로 짚겠습니다.

핵심 골격 매칭표

항목	사양
① 검출 최소 불량 사이즈	25μm (카운터싱크 정밀도 기준 0.025mm 환산치, 최종치는 샘플 테스트로 재확인 필요)
② 광학 셋업	이벤트 카메라(DVS, VGA~HD급 해상도) + 저노이즈 정전류 LED 동축낙사 조명(플리커 억제 필수) + 텔레센트릭 또는 저왜곡 렌즈, WD 50~150mm 확보(대상물 진동 여유 공간 포함)
③ 알고리즘 파라미터	이벤트 스트림 시간창(time window) 1~5ms, 노이즈 필터링 임계 이벤트율(threshold event rate) 설정, 스케일/회전 불변 특징 기술자 기반 매칭

표에서 보듯, 이벤트 카메라 도입 시 핵심은 카메라 자체보다 조명의 시간적 안정성과 렌즈의 WD 여유 확보입니다. 조명이 미세하게 플리커링하면 이벤트 노이즈로 오인되어 미검출·오검출 모두를 유발할 수 있으므로, 정전류 구동 방식의 조명 채택이 사실상 필수 조건입니다.

비교: 언제는 프레임 카메라가 여전히 유리한가

정지된 대상물의 정밀 치수 측정이나 색상·질감 판별처럼 “한 순간의 완전한 이미지”가 필요한 검사에서는 여전히 고해상도 프레임 카메라가 유리합니다. 이벤트 카메라는 변화가 없는 영역에 대한 데이터를 생성하지 않으므로, 정적인 전체 외관 검사에는 오히려 정보가 부족합니다. 두 방식의 우열은 검사 대상의 동적 특성과 표면 반사율에 따라 갈리므로, 실제 라인 도입 전에는 반드시 샘플 테스트를 통해 확언 불가 영역을 좁혀가는 절차가 필요합니다.

현장 체크포인트

• WD(작동 거리) 확보 여부: 진동·회전이 있는 대상물 특성상 카메라-렌즈-대상물 간 최소 50mm 이상의 여유 WD가 안전하게 유지되는지 확인했는가.
• 조명의 시간적 안정성(플리커 여부)이 이벤트 노이즈 수준에서 검증되었는가.
• 대상물 표면 반사율 프로파일을 사전에 측정해 정반사 오검출 가능성을 배제했는가.
• 이벤트 스트림 시간창 설정이 실제 라인 속도(진동 주파수)에 맞춰 튜닝되었는가.

---

참고 문헌

• Ultrafast Dynamic Defect Inspection With Computational Neuromorphic Imaging (PMC)
• High Speed Neuromorphic Vision-Based Inspection of Countersinks in Automated Manufacturing Processes (arXiv:2304.04108)
• Anomaly Detection Through Remote Vibration Measurement Using Neuromorphic Event-Based Camera (Springer)

관련 특허 (출원인 확인됨)

• US 11,856,290 — Prophesee, “Method and apparatus of processing a signal from an event-based sensor”
• US 11,825,218 — Sony Advanced Visual Sensing AG, “Dynamic region of interest (ROI) for event-based vision sensors”
• US 9,934,557 — Samsung Electronics Co., Ltd., “Method and apparatus of image representation and processing for dynamic vision sensor”
