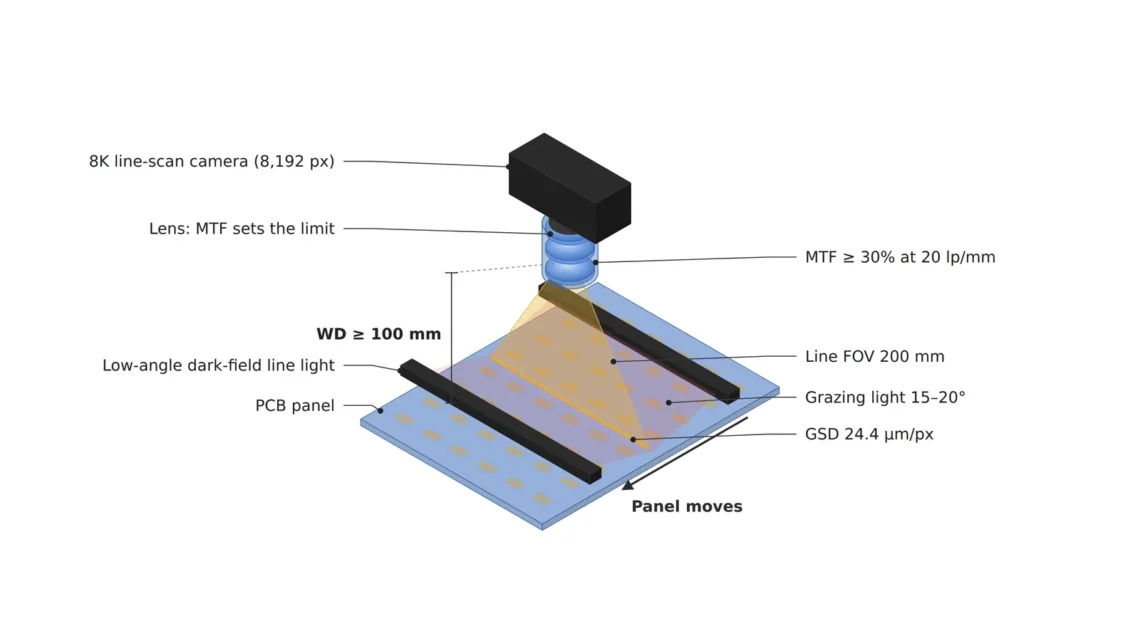

8K 라인스캔 카메라 시대, 검사 분해능의 상한은 여전히 렌즈가 정한다
OPTICS
8K 라인스캔으로 시야 200 mm를 보면 50 μm 솔더 브릿지는 2.05칸에 담기고, 그 대비가 살아남을지는 렌즈가 34.9 lp/mm에서 내는 MTF가 정합니다.
화소 수에서 출발해 렌즈 MTF와 조리개의 회절 한계, 기판 휨을 덮는 피사계 심도까지 한 줄로 이어, f/8이 가시광과 근적외선 모두에서 성립하는 이유를 계산했습니다.
읽는 시간 약 11분
SMT 라인에서 표면실장 PCB를 전수 검사하는 자리입니다. 같은 패널 위에서도 솔더 조인트는 정반사가 우세한 광택 금속면이고, 솔더 마스크는 확산 반사가 우세한 무광면이며, 도금 커넥터 핀은 곡률과 경면이 겹쳐 반사 방향이 제각각입니다. 이런 기판에서 특정 로트의 솔더 브릿지가 검사기를 통과해 후공정으로 흘러가면, 카메라를 8K 라인스캔으로 바꾸자는 이야기가 먼저 나오곤 합니다.
화소 수를 올렸는데도 유출이 줄지 않는다면 병목이 센서 밖에 있다는 신호입니다. 검사 단계에서 놓친 결함은 공정을 거칠수록 대응 비용이 커지고, 출하 뒤에 발견되면 재작업에 반품과 신뢰 비용까지 얹힙니다. 장비를 다시 고르는 동안에도 라인은 같은 브릿지를 계속 내보내죠.
화소 수는 결함을 몇 칸에 담을지 정할 뿐이고, 그 칸들에 대비가 남을지는 렌즈의 MTF와 조리개가 정합니다. 저는 카메라 견적보다 지금 렌즈가 결함의 공간 주파수에서 대비를 얼마나 남기는지를 먼저 계산합니다. 그 계산은 렌즈 사양서의 MTF 곡선 하나와 숫자 몇 개면 끝납니다.
50 μm 브릿지는 8K에서 2.05칸이다
화소 쪽 숫자부터 적습니다. 시야 200 mm를 8,192 px 라인스캔으로 보면 화소 한 칸이 패널 위에서 차지하는 길이, 곧 GSD1는 24.4 μm입니다. 폭 50 μm 솔더 브릿지는 2.05칸에 걸치니 나이퀴스트2 기준인 두 칸은 넘지만, 가장 작은 결함을 세 칸 이상에 담는다는 제 기준에는 못 미칩니다. 이 시야에서 세 칸 기준이 보장하는 최소 결함은 73 μm입니다.
세 칸을 채우는 길은 두 가지예요. 한 대로 볼 시야를 136.5 mm까지 줄이거나, 카메라 두 대가 100 mm씩 나눠 보면 GSD 12.2 μm에서 브릿지가 4.1칸에 담깁니다. 같은 패널의 도금 핀 긁힘이 폭 30 μm라면 시야 200 mm에서는 1.23칸이라, 세 칸을 채우려면 시야를 81.9 mm 이하로 나눠야 합니다. 다만 어느 쪽이든 칸 수는 표본을 몇 개 찍느냐의 이야기이고, 그 표본에 결함의 대비가 남아 있는지는 따로 따져야 합니다.

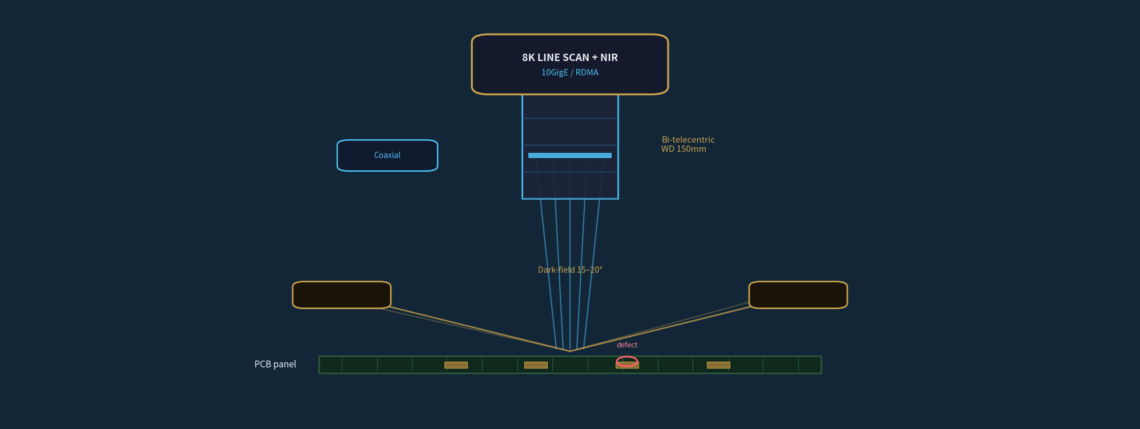

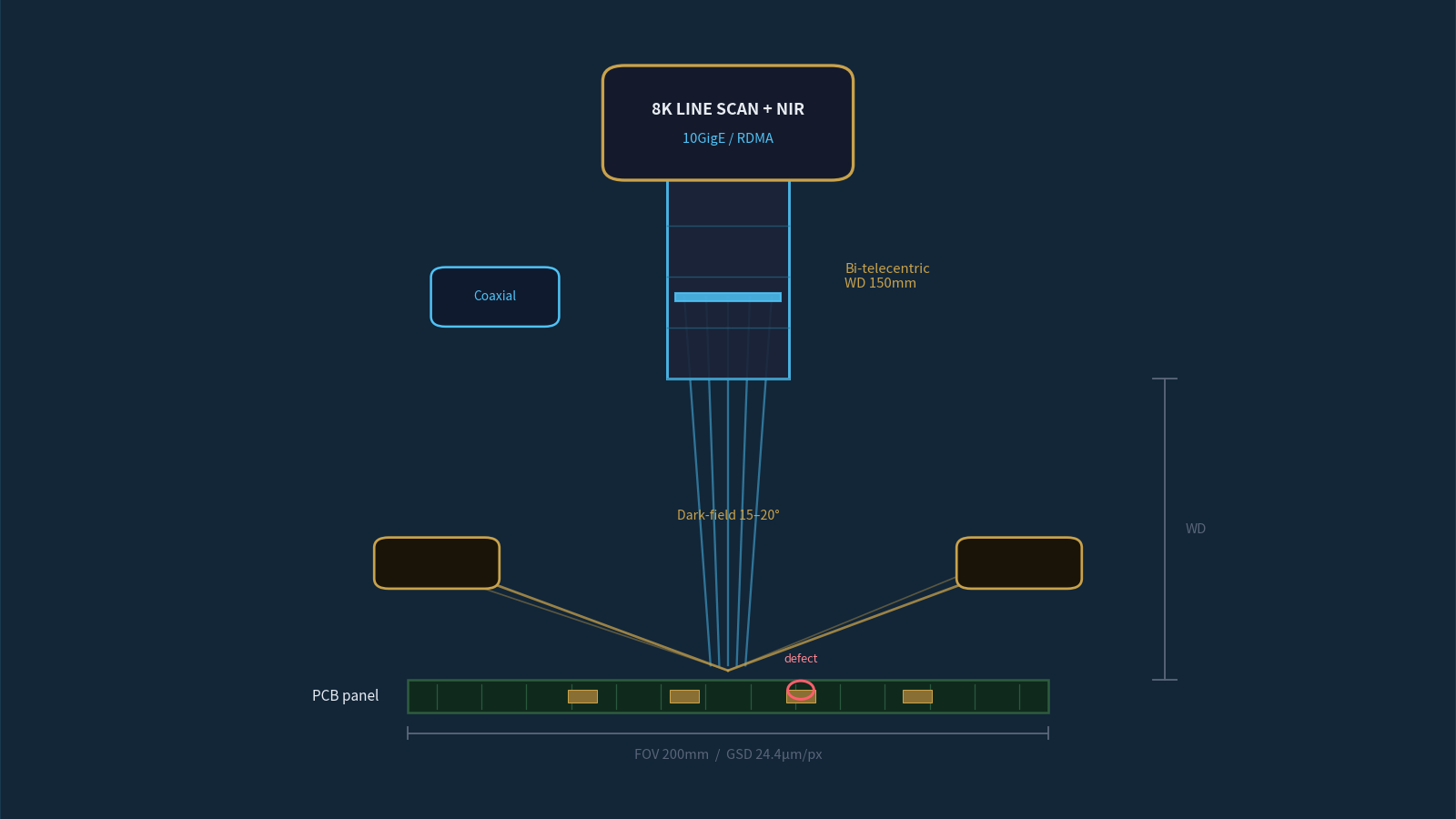

그림은 8K 라인스캔과 동축 조명, 15~20° 암시야 조명을 한 장에 놓은 셋업 개념도입니다. 패널 아래 치수선이 시야 200 mm와 GSD 24.4 μm/px를, 오른쪽 세로선이 WD를 가리킵니다. 렌즈 자리에 적힌 양측 텔레센트릭과 WD 150 mm는 배치를 보여 주는 예시값이고, 그 선택이 시야 200 mm에서 성립하는지는 렌즈 크기로 따로 따져야 합니다.
대비는 결함의 공간 주파수에서 갈린다
폭 50 μm 결함은 대략 반주기가 50 μm인 무늬로 볼 수 있습니다. 물체 쪽 공간 주파수3로는 10 lp/mm이고, 화소 7 μm 센서를 가정하면 배율 0.287을 거쳐 센서 위에서는 34.9 lp/mm가 됩니다. 렌즈가 이 주파수에서 대비를 얼마나 남기는지를 나타내는 값이 MTF4이고, 결함의 겉보기 대비는 근사적으로 원래 대비에 MTF를 곱한 값입니다.
여기에 판정 기준을 겹칩니다. 결함 고유 대비를 8비트 기준 ΔGV 40, 노이즈 σ를 4 GV로 가정하면 3σ 판정선은 ΔGV 12이고, 시스템 전체의 MTF는 34.9 lp/mm에서 12 ÷ 40 = 0.30 이상이어야 합니다. 화소 자체도 대비를 깎아서, 화소 폭 7 μm의 개구 MTF5가 이 주파수에서 0.905, 센서 나이퀴스트 71.4 lp/mm에서는 0.637입니다. 그래서 렌즈에 남는 요구는 0.30 ÷ 0.905 = 0.33 이상입니다.
34.9lp/mm
폭 50 μm 결함을 시야 200 mm, 8K, 화소 7 μm로 볼 때 센서 위 공간 주파수
0.33MTF
판정선 ΔGV 12를 넘기려고 렌즈가 그 주파수에서 내야 하는 최소 MTF
1.75mm
f/8에서 화소 한 칸을 허용 흐림으로 둔 피사계 심도
사양서의 MTF 곡선에서 34.9 lp/mm 자리를 찾아 0.33을 넘는지 보면 됩니다. 곡선이 그 앞에서 주저앉아 있다면 센서를 바꿔도 브릿지는 더 선명해지지 않아요. 같은 렌즈와 같은 배율이라면 결함의 센서 위 주파수는 그대로이고, 화소를 잘게 쪼갠 만큼 칸 수만 늘 뿐 칸마다 남는 대비는 렌즈가 이미 정해 두었기 때문입니다. 소프트웨어 대비 보정도 렌즈가 전달하지 못한 공간 주파수를 되살리지는 못합니다.
조리개는 피사계 심도와 회절 사이에서 정한다
렌즈가 낼 수 있는 MTF의 상한은 회절6이 정합니다. 수차가 없는 이상적인 렌즈라도 조리개를 조일수록 차단 주파수가 내려가는데, 배율을 반영한 유효 F값으로 계산하면 가시광 550 nm에서 f/8의 차단 주파수는 177 lp/mm이고 34.9 lp/mm에서의 MTF 상한은 0.75입니다. f/16이면 0.51, f/22면 0.34까지 떨어집니다.
조리개를 조이고 싶은 이유는 피사계 심도7입니다. 허용 흐림을 화소 한 칸 7 μm로 두면 피사계 심도는 f/4에서 0.88 mm, f/8에서 1.75 mm, f/16에서 3.51 mm입니다. IPC-6012가 표면실장 기판에 허용하는 휨과 뒤틀림8이 0.75 %라서 200 mm 패널은 1.5 mm까지 휠 수 있고, 이를 덮으려면 F값 6.85 이상, 실제 눈금으로는 f/8이 필요합니다.
근적외선 채널을 함께 쓰는 셋업이라면 계산이 달라집니다. 파장 850 nm는 550 nm보다 1.55배 길어서 같은 F값에서 회절 한계도 그만큼 일찍 옵니다. f/8의 MTF 상한은 0.62로 여유가 있으나 f/16에서는 0.27로 요구치 0.33 아래로 떨어집니다. 수차가 전혀 없는 렌즈라도 넘지 못하는 선이라, 근적외선을 쓰는 라인이라면 저는 조리개를 f/11 안쪽에 묶습니다.
그림의 양측 텔레센트릭도 숫자로 따져 볼 만합니다. 물체 쪽 텔레센트릭 렌즈9는 주광선이 광축과 나란해서 앞쪽 렌즈 지름이 시야보다 커야 하고, 시야 200 mm라면 지름 200 mm가 넘는 렌즈가 필요합니다. 시야 가장자리에서 출발한 빛도 광축과 나란히 렌즈 앞면 안쪽으로 곧장 들어와야 하기 때문입니다. 결함 유무만 판정하는 검사라면 일반 렌즈로도 충분합니다. 초점거리 60 mm 일반 렌즈를 가정하면 렌즈 중심에서 패널까지 약 269 mm이고, 패널이 1 mm 높아질 때 시야 끝의 상은 0.37 mm, 15칸 밀리지만 결함의 유무와 대비에는 영향이 작습니다. 치수를 재는 검사라면 그 15칸이 그대로 측정 오차가 되니 그때 텔레센트릭을 검토합니다.
칸 수를 늘리면 조리개 계산이 다시 시작된다
세 가지 셋업을 같은 브릿지 위에 나란히 놓습니다. 시야를 나누면 칸 수는 늘지만 배율이 올라 피사계 심도가 줄고, 근적외선을 더하면 회절 한계가 당겨집니다. 알고리즘 칸의 판정선은 광학이 정해진 다음에야 의미를 갖습니다.
| 셋업 | ① 최소 불량 사이즈 | ② 광학 셋업 · 조명 · WD | ③ 알고리즘 파라미터 |
|---|---|---|---|
| 8K 한 대, 시야 200 mm | 브릿지 50 μm = 2.05 px (24.4 μm/px), 세 칸 기준 미달 | 동축 조명, 화소 7 μm, 배율 0.287, f/8 (피사계 심도 1.75 mm), 렌즈 MTF 34.9 lp/mm에서 0.33 이상, WD는 렌즈 사양서 기준면으로 확인 | ΔGV 12 (3σ, σ 4 GV 가정) 이상을 후보로, 최소 블롭 2 px. 화소 위치에 따라 흔들리니 재검 비율을 기록 |
| 8K 두 대, 시야 100 mm씩 | 브릿지 50 μm = 4.10 px (12.2 μm/px) | 동축 조명, 배율 0.573, f/22까지 조여도 피사계 심도 1.47 mm로 휨 1.5 mm에 겨우 닿음, 렌즈 MTF 17.4 lp/mm에서 0.31 이상 (회절 상한 0.59), 두 카메라 이음매 겹침과 WD 확인 | ΔGV 12 이상을 후보로, 최소 블롭 3 px × 3 px, 겹침 구간 결함은 한 번만 센다 |
| 8K 한 대, 근적외선 850 nm 병용 | 브릿지 50 μm = 2.05 px | 같은 렌즈, 조리개 f/11 이내 (회절 상한 0.48, 피사계 심도 2.41 mm), 근적외선 조명이 WD 안에 들어가는지 확인 | 가시광과 근적외선 영상을 따로 판정하거나, 합성 비율을 시편 실측으로 정한다 |
세 줄을 견주면 칸 수를 늘리는 선택이 피사계 심도와 조리개를 거쳐 렌즈 요구까지 바꾼다는 점이 보입니다. 시야를 나누면 브릿지는 4.1칸으로 늘지만 조리개를 f/22까지 조여도 피사계 심도가 1.47 mm라 휨 1.5 mm에 겨우 닿고, 한 대로 버티면 칸 수는 2.05에 머무는 대신 f/8에서 회절 여유가 큽니다. 반대로 패널 휨이 0.5 mm 이하로 관리되는 라인이라면 두 대 구성도 f/8에서 성립해 계산이 단순해집니다. 경면 커넥터 핀처럼 반사가 심한 자리에서 이 숫자대로 대비가 나올지는 샘플 테스트 전 확언 불가입니다.
센서 업그레이드가 먼저인 라인
렌즈가 상한을 정한다는 원칙이 센서 투자를 늘 무의미하게 만들지는 않습니다. 대형 패널처럼 시야 자체를 줄일 수 없거나, 라인이 빨라 카메라 대수를 늘려 시야를 나누기 어려운 경우에는 8K급 센서가 실질적인 이득을 줍니다. 렌즈 MTF가 이미 0.33을 넉넉히 넘고 있는데 칸 수만 모자란 라인이라면 센서 쪽이 먼저죠.
그때는 데이터량을 같이 계산합니다. 반송 속도 500 mm/s를 가정하면 24.4 μm 간격으로 줄을 쌓기 위해 초당 20,483줄을 찍어야 하고, 8,192 px 8비트면 초당 168 MB입니다. 1 GigE의 이론 상한 125 MB/s를 넘으니 그림에 적힌 10GigE 같은 인터페이스가 전제가 됩니다. 줄 간격이 진행 방향 GSD와 같아야 화소가 정사각형으로 찍히니, 속도가 바뀌는 라인이라면 줄 속도를 엔코더 신호에 맞춰 따라가게 둡니다. 이 계산까지 끝낸 견적은 구매를 승인하는 쪽에도 근거가 되고, 렌즈와 센서 가운데 어디에 돈을 쓸지가 숫자로 갈립니다. 이 글은 기술 설명이며 투자 권유가 아닙니다. 자세한 내용은 면책조항을 참고하세요.
현장 노트
8K 교체를 검토하는 라인이라면 저는 패널 한 장을 시야 가운데와 끝에 놓고 지금 렌즈로 브릿지 시편을 찍어, 브릿지 화소의 ΔGV가 12를 넘는지부터 적습니다. 가운데는 넘고 끝에서 떨어진다면 렌즈의 시야 끝 MTF가 먼저 무너지는 신호라 센서 대신 렌즈 교체를 견적에 올리고, 둘 다 넘는다면 칸 수를 늘리는 쪽을 검토합니다. 휨이 큰 패널이라면 같은 촬영을 f/8과 f/11에서 한 번씩 더 해 둡니다.
현장 체크포인트
시야 가운데와 끝의 ΔGV를 적었다면, 발주 전에 아래 항목을 하나씩 확인합니다.
- 동축 조명 유닛과 15~20° 암시야 조명이 렌즈 WD 안에 들어가고, 조명이 원하는 각도로 놓일 공간이 있는가? (WD는 렌즈 사양서 기준면으로 확인)
- 렌즈 MTF 곡선에서 센서 위 결함 주파수의 값이 0.33을 넘는가? (시야 200 mm라면 34.9 lp/mm, 시야 중심과 끝을 따로)
- 패널 휨을 실측했고, 그 휨을 피사계 심도가 덮는 조리개를 골랐는가? (200 mm 패널, 휨 1.5 mm라면 f/8)
- 근적외선을 함께 쓴다면 조리개가 회절 한계 안쪽인가? (시야 200 mm에서 f/11 이내)
- 라인 속도에서 데이터량이 인터페이스 대역을 넘지 않는가? (500 mm/s라면 초당 168 MB)
- ΔGV 판정선을 실제 로트의 노이즈 σ로 다시 쟀는가?
자주 묻는 질문
나이퀴스트 기준 두 칸이면 충분하지 않나요?
두 칸은 결함을 표본으로 담을 수 있는 이론상 최소입니다. 결함이 화소 경계에 걸리면 대비가 두 칸에 나뉘어 반으로 떨어질 수 있어서, 저는 세 칸을 안정 판정의 기준으로 둡니다. 시야 200 mm의 8K라면 그 기준이 보장하는 최소 결함은 73 μm입니다.
텔레센트릭 렌즈는 꼭 써야 하나요?
치수를 재는 검사라면 높이 변화에 따른 배율 변화가 측정 오차가 되니 텔레센트릭이 유리합니다. 결함 유무만 보는 검사라면 일반 렌즈로도 대개 충분하고, 시야 200 mm를 텔레센트릭으로 덮으려면 앞쪽 렌즈 지름이 200 mm를 넘어야 해서 크기와 값을 함께 따져야 합니다.
용어 풀이
- [1] GSD ground sample distance
화소 한 칸이 대상 위에서 차지하는 길이입니다. 시야를 화소 수로 나눠 μm/px로 적습니다. ↩ - [2] 나이퀴스트 Nyquist
표본 간격의 두 배보다 짧은 주기는 제대로 담을 수 없다는 표본화 기준입니다. 결함을 최소 두 칸에 담아야 한다는 근거가 됩니다. ↩ - [3] 공간 주파수 spatial frequency
1 mm 안에 밝고 어두운 줄 쌍이 몇 번 반복되는지로 적은 무늬의 촘촘함입니다. 단위는 lp/mm입니다. ↩ - [4] MTF modulation transfer function
렌즈나 시스템이 공간 주파수별로 대비를 얼마나 남기는지 나타낸 값입니다. 1이면 대비가 그대로, 0이면 모두 사라집니다. ↩ - [5] 화소 개구 MTF pixel aperture MTF
화소가 일정한 폭으로 빛을 모으면서 생기는 대비 손실입니다. 나이퀴스트 주파수에서 약 0.64입니다. ↩ - [6] 회절 한계 diffraction limit
빛의 파동성 때문에 수차가 없는 렌즈도 넘을 수 없는 해상력의 상한입니다. 파장이 길고 F값이 클수록 낮아집니다. ↩ - [7] 피사계 심도 depth of field
초점을 맞춘 면 앞뒤로 상이 허용 흐림 안에 머무는 거리입니다. 조리개를 조일수록 깊어집니다. ↩ - [8] 휨과 뒤틀림 bow and twist
기판이 평면에서 벗어난 정도를 길이에 대한 비율로 적은 값입니다. IPC-6012는 표면실장 기판에 0.75 %를 허용합니다. ↩ - [9] 텔레센트릭 렌즈 telecentric lens
물체 쪽 주광선이 광축과 평행해 대상의 높이가 조금 바뀌어도 상의 크기와 위치가 거의 변하지 않는 렌즈입니다. ↩
참고 자료
- IPC-6012의 휨과 뒤틀림 허용치(표면실장 기판 0.75 %, 그 밖의 기판 1.5 %): Eurocircuits, Bow and Twist on a PCB 원문 보기
- 회절 한계 MTF: 원형 개구의 광학 전달 함수 MTF(ν) = (2/π)(φ − cos φ sin φ), φ = arccos(ν ÷ νc), νc = 1 ÷ (λ × N × (1 + m)). J. W. Goodman, Introduction to Fourier Optics, 3rd ed., Roberts & Company, 2005
- 계산식: GSD = 시야 ÷ 화소 수, 공간 주파수 = 1 ÷ (2 × 결함 폭), 센서 위 주파수 = 물체 쪽 주파수 ÷ 배율, 화소 개구 MTF = |sin(πνp) ÷ (πνp)|, 피사계 심도 ≈ 2 × N × c × (1 + m) ÷ m², 원근 밀림 = 시야 끝 거리 × 높이 변화 ÷ 물체 거리, 데이터량 = 화소 수 × 줄 속도
- 가정값: 화소 7 μm 센서, 결함 고유 대비 ΔGV 40, 노이즈 σ 4 GV, 허용 흐림 = 화소 한 칸, 초점거리 60 mm 일반 렌즈, 반송 속도 500 mm/s는 계산 예시를 위한 가정
