다중 카메라 검사 라인에서 PoE 랜카드가 광학 셋업의 한계를 결정하는 이유

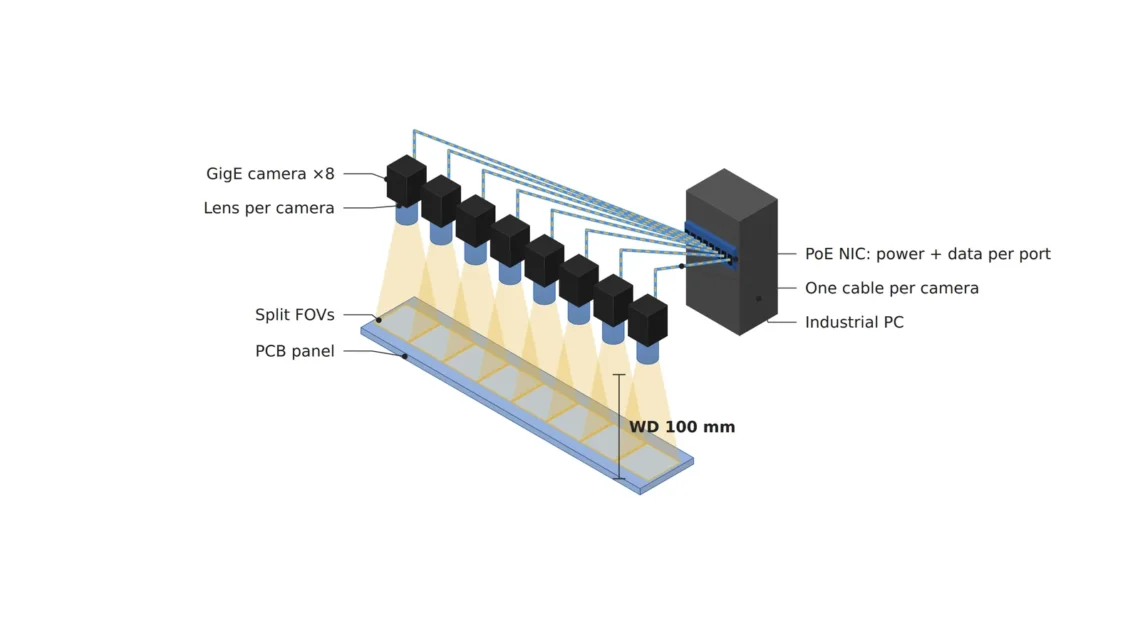

PCB 검사 라인에서 카메라를 4대, 8대로 늘리면 담당자가 먼저 부딪히는 문제는 렌즈가 아니라 케이블링입니다. 첨단 제조 공정 전반에서 고속·고해상도 GigE Vision 카메라 도입이 늘며 카메라 전용 PoE 랜카드 공급도 확대되는 추세입니다. 개별 전원 배선 없이 데이터와 전원을 한 케이블로 공급하는 것은 분명 이점이지만, 이를 단순 전원 편의로만 보면 라인 셋업 단계에서 오검출·미검출로 되돌아옵니다. 카메라가 늘수록 랜카드의 전력 예산과 대역폭이 한계에 부딪혀 프레임 드롭과 타이밍 오차로 이어지기 때문입니다. 해법은 전력·대역폭 예산을 렌즈·조명 스펙과 함께 설계 초기에 계산하는 것입니다.

표면 재질과 반사율부터 확인해야 하는 이유

먼저 짚어야 할 것은 검사 대상의 표면 재질과 반사율입니다. 솔더 마스크, 구리 패드, 금도금 커넥터는 반사율이 크게 달라 하나의 조명으로 전 영역을 동시에 커버하기 어렵습니다. 금도금 부위처럼 난반사가 심한 재질은 조명 각도가 조금만 틀어져도 하이라이트가 결함처럼 보이거나 스크래치가 묻혀버릴 수 있어, 이는 샘플 테스트 전 확언 불가한 영역입니다. 여기에 PoE 케이블 길이가 늘어나면 전압 강하로 카메라 전원 리플이 커지고, 조명 동기 타이밍 오차와 겹쳐 콘트라스트가 흔들립니다.

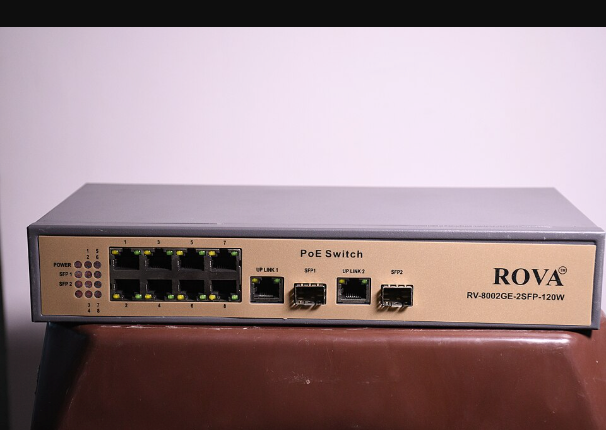

카메라 대수와 전력 예산: 병목은 렌즈가 아니라 랜카드

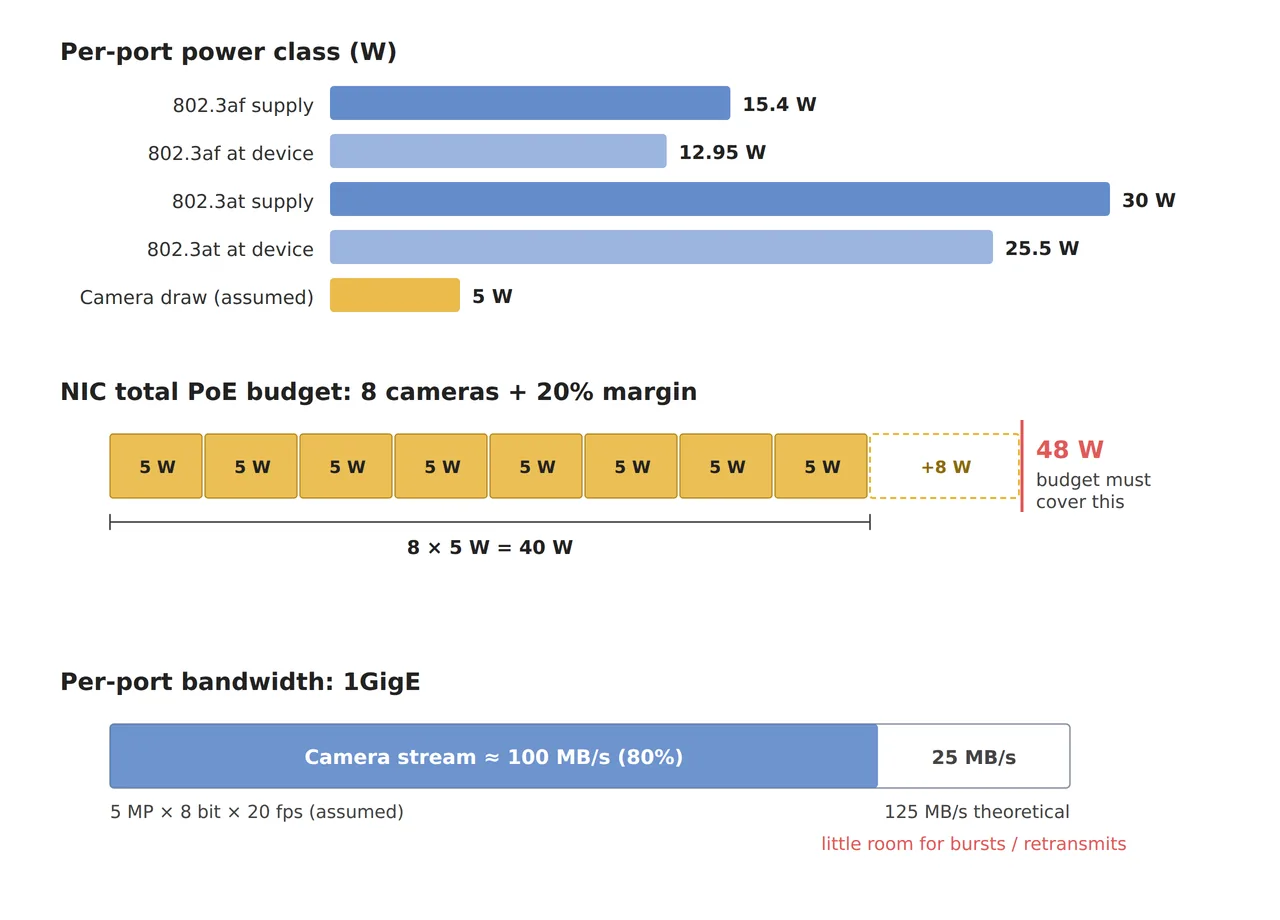

카메라 1~2대에서는 문제되지 않던 전력 예산이 4대 이상 다중 시야로 넘어가면 병목이 됩니다. 랜카드 한 장의 총 공급 와트는 정해져 있어 카메라·렌즈 모터·조명 트리거 소비전력이 더해지면 일부 포트 전압이 불안정해질 수 있습니다. 반도체·디스플레이 다중 카메라 검사처럼 FOV를 좁게 나눠 분해능을 확보할수록 카메라 수가 늘어나므로, 설계 초기에 전력·대역폭 분배표를 별도로 그려야 합니다.

알고리즘은 광학·전원 인프라의 빈틈을 메우는 마지막 단계

알고리즘 튜닝만으로 이를 해결하려는 접근은 위험합니다. 소프트웨어 보정은 조명 편차를 다소 완화할 수 있지만, 프레임이 드롭되거나 카메라 간 동기화가 어긋난 데이터는 원본 정보 자체가 없어 복원이 불가능합니다. 알고리즘 파라미터는 광학·전원 인프라가 안정된 뒤 남은 편차를 정리하는 마지막 단계로 두는 것이 순서에 맞습니다.

표에서 보듯 검사 정밀도는 렌즈·조명 스펙만이 아니라 카메라 간 동기화 지연과 네트워크 패킷 손실률이라는 인프라 지표에도 동시에 걸려 있습니다.

현장 체크포인트

• 검사 대상 표면(솔더 마스크, 금도금, 구리 패드 등)의 반사율 차이를 사전에 구분했는가
• 제안된 렌즈·조명 조합의 WD(작동거리) 확보 여부를 실측으로 확인했는가
• 카메라 총 대수 기준 PoE 랜카드의 전력 예산과 대역폭이 여유 있게 설계되었는가
• 케이블 길이에 따른 전압 강하와 데이터 무결성을 실제 배선 환경에서 재확인했는가
