고속 검사 라인에서 프레임레이트와 조명이 충돌하지 않으려면

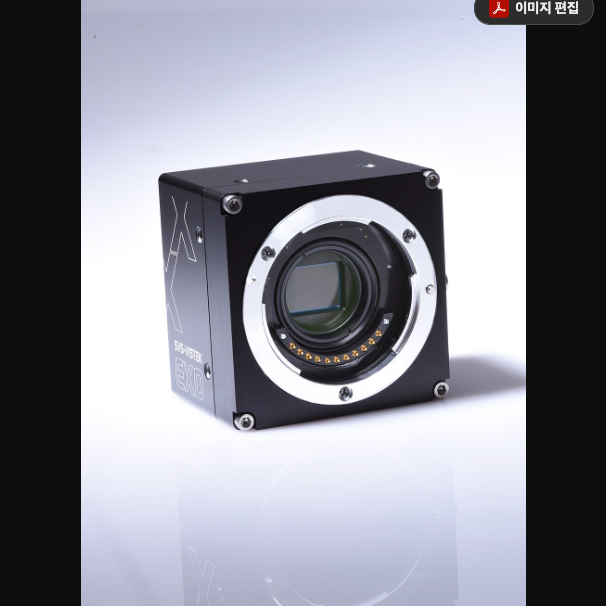

PCB나 디스플레이 패널처럼 빠르게 흘러가는 생산라인에서 표면 결함을 전수검사하려면, 라인 속도에 맞춰 카메라의 초당 프레임 수부터 끌어올려야 합니다. 문제는 프레임레이트를 올리는 순간 한 프레임에 허용되는 노출시간이 짧아지고, 그만큼 센서에 도달하는 광량이 줄어든다는 점입니다. 이 상태를 방치하면 콘트라스트가 무너진 흐릿한 이미지 속에서 미세 스크래치나 이물질이 배경 잡음에 묻혀버리고, 결국 불량품이 후공정과 출하 단계까지 그대로 유출되어 리콜 비용과 신뢰 손실로 돌아옵니다. 최근 4채널 CoaXPress-12 인터페이스를 탑재한 고성능 에어리어 스캔 카메라가 잇따라 발표되는 것도, 이런 대용량 고속 영상 처리 수요가 현장에서 실제로 늘고 있다는 신호로 읽힙니다. 해법은 카메라 한 대의 스펙을 높이는 데 있지 않고, 조명과 인터페이스, 트리거 타이밍을 하나의 시스템으로 맞추는 데 있습니다.

표면 재질과 반사율부터 확인해야 하는 이유

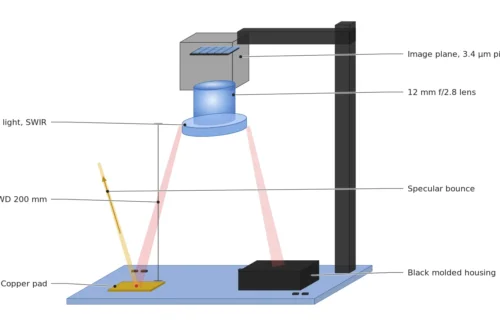

조명과 렌즈 스펙을 정하기 전에는 반드시 검사 대상의 표면 재질과 반사율부터 파악해야 합니다. 동일한 조도의 빛이라도 무광 사출 성형품인지, 유광 코팅면인지, 금속 배선이 노출된 PCB인지에 따라 카메라에 도달하는 반사광의 양과 난반사 패턴이 완전히 달라지기 때문입니다. 예를 들어 디스플레이 패널의 유리면처럼 정반사가 강한 대상은 동축 조명으로 결함 대비를 뚜렷하게 만들 수 있지만, 사출 성형품처럼 표면 텍스처가 거칠어 난반사가 심한 대상은 같은 조명 각도를 적용해도 결과가 재현되지 않는 경우가 많아, 실제 양산 표면 샘플로 사전 테스트를 거치기 전에는 특정 조명 조건이 통한다고 확언할 수 없습니다. 따라서 렌즈와 알고리즘 파라미터를 정하기에 앞서 재질별 반사 특성을 먼저 확인하는 순서가 시스템 성패를 가릅니다.

프레임레이트, 노출시간, 조도의 물리적 트레이드오프

고속 검사에서는 프레임레이트를 올리는 순간 노출시간과 조도를 함께 재설계해야 합니다. 노출시간이 짧아지면 센서에 도달하는 총 광량이 줄어 신호대잡음비가 떨어지고, 이는 곧 콘트라스트 저하로 이어져 미세 결함의 경계가 뭉개지기 때문입니다. 예를 들어 30fps에 조도 5,000lx 조명으로 충분했던 라인을 120fps로 올리면 동일한 화질을 유지하기 위해 조명 강도를 크게 높이거나 조리개를 개방해야 하는데, 조리개를 무리하게 열면 피사계심도가 얕아져 미세한 굴곡이 있는 성형품 표면에서 초점이 어긋나는 부위가 생깁니다. 결국 속도, 광량, 심도는 서로를 갉아먹는 관계이므로 목표 결함 사이즈와 라인 속도를 먼저 확정한 뒤 역산하는 순서가 안전합니다.

대역폭 확장이 열어주는 FOV와 분해능의 동시 확보

CoaXPress-12처럼 채널당 대역폭이 넓어지면, 고해상도를 유지한 채로 촬영 속도를 함께 끌어올릴 여지가 생깁니다. 기존 인터페이스에서는 분해능을 높이면 전송 데이터량이 늘어 프레임레이트가 희생되는 구조였지만, 대역폭이 넉넉해지고 다채널로 동기화되면 넓은 FOV 안에서도 픽셀당 실제 대응 면적을 촘촘하게 유지할 수 있습니다. 다만 대역폭은 어디까지나 전송의 문제이고, 실제 렌즈와 조명이 그 해상도를 광학적으로 재현하지 못하면 의미가 없다는 점은 별개로 짚어야 합니다.

스트로브 동기화, 어긋난 한 프레임이 만드는 블러

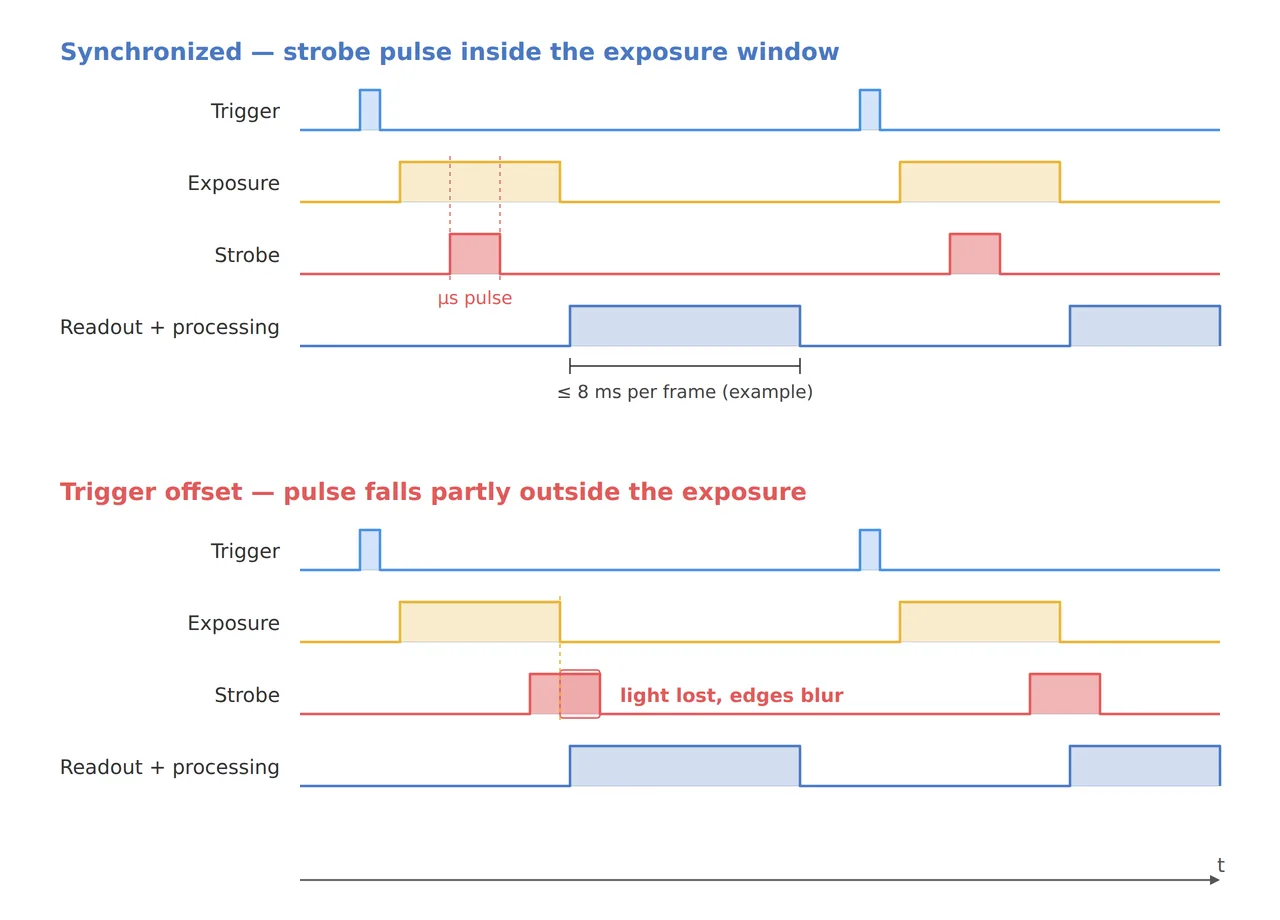

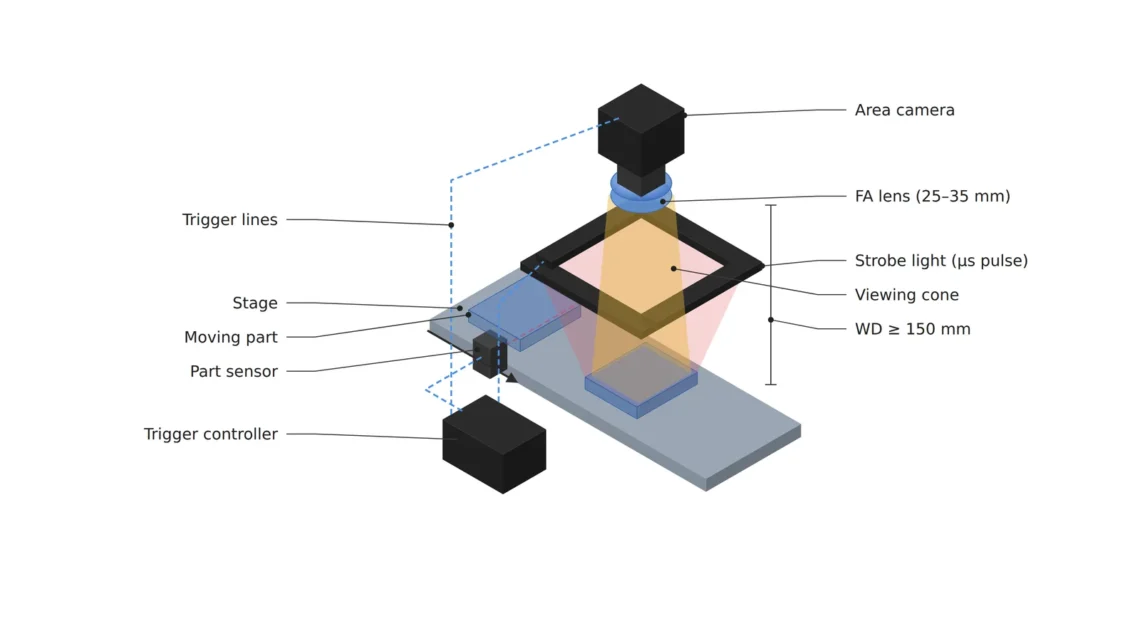

초고속 촬영에서는 상시 조명이 아니라 순간적으로 강하게 발광하는 스트로브 조명과 셔터를 마이크로초 단위로 동기화하는 것이 모션 블러 억제의 핵심입니다. 라인 속도가 빠를수록 노출 구간 동안 대상물이 이동하는 거리가 늘어나므로, 트리거 신호가 카메라와 조명 사이에서 조금이라도 어긋나면 결함 경계가 번져 실제보다 크거나 흐릿하게 인식됩니다. 이 타이밍 오차는 이후 알고리즘으로 완전히 보정하기 어렵습니다.

위 수치는 고속 라인에서 μm급 결함을 전수검사하는 상황을 가정한 일반적 참고 기준이며, 특정 제품의 공식 사양이 아닙니다. 실제 적용 시에는 표면 재질별 반사 테스트를 통해 조명 각도와 노출시간, ROI 크기를 재조정해야 합니다.

현장 체크포인트

• 검사 대상 표면의 재질과 반사율을 실제 양산 샘플로 사전 테스트했는가
• 목표 라인 속도에서 필요한 최소 노출시간과 조도(lx)가 물리적으로 확보되는가
• 선정한 렌즈의 초점거리 기준으로 요구되는 WD(작동거리)가 설치 공간에서 실제로 확보되는가
• 스트로브 조명과 카메라 셔터의 트리거 타이밍이 마이크로초 단위로 동기화되어 있는가
• 대역폭 확장(예: CoaXPress-12 등) 도입 시 다채널 동기화 오차가 검사 정확도에 영향을 주지 않는가
