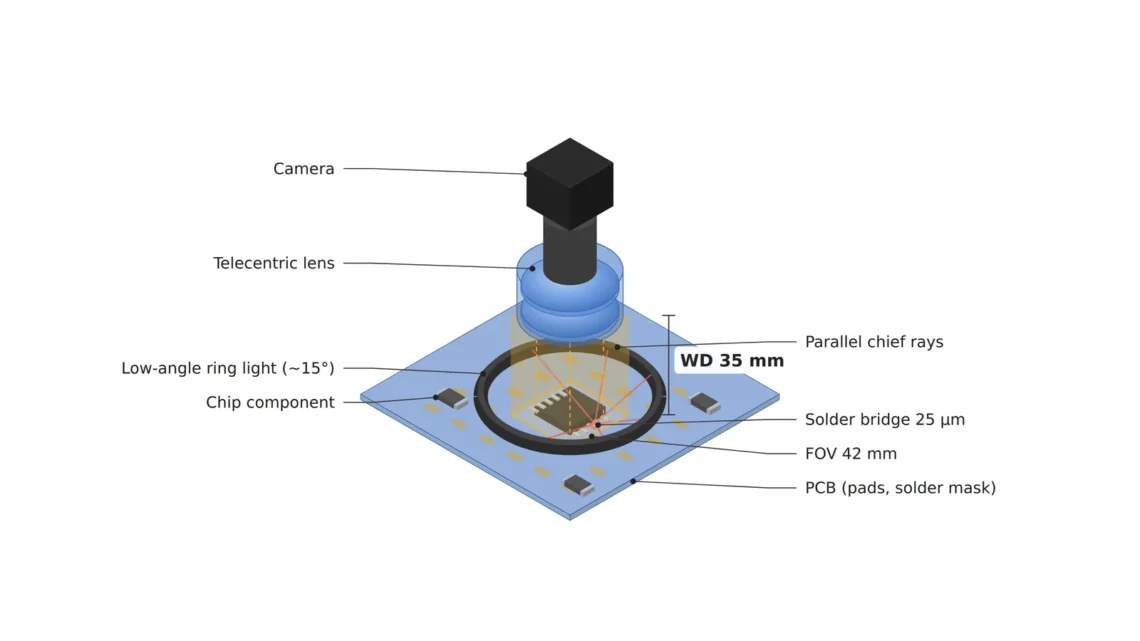

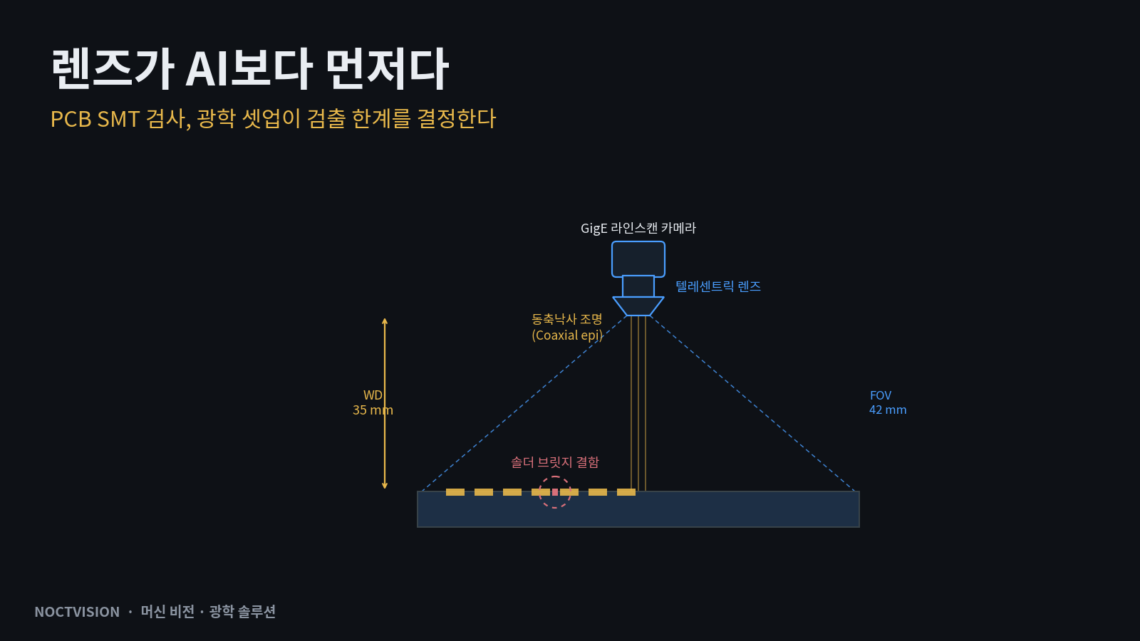

IC 리드 사이 25 μm 솔더 브릿지를 약 15° 저각 링 조명과 텔레센트릭 렌즈의 평행 주광선으로 촬영하는 PCB 검사 셋업으로, WD 35 mm와 FOV 42 mm를 표시한 등각 개념도
광학·렌즈

PCB 검사에서는 렌즈가 AI보다 먼저다

OPTICS

시야 가장자리에 선 높이 2 mm 부품은 일반 렌즈로 보면 옆면이 0.28 mm 튀어나와 찍히고, 그 그늘에 든 0.2 mm 패드 간격의 브릿지는 어떤 모델도 찾지 못합니다.

PCB 솔더 브릿지 25 μm를 기준으로 화소 분해능과 시선각과 조명 각도를 계산해, AOI가 놓친 브릿지의 원인을 렌즈와 조명에서 찾는 순서를 따라갔습니다.

읽는 시간 약 9분

PCB 한 장에는 빛을 다루는 방식이 전혀 다른 세 표면이 함께 있습니다. 구리 패드와 솔더는 거울처럼 한 방향으로 빛을 튕기고, 녹색 솔더 마스크는 빛을 흩어 돌려보내며, 흰 실크 인쇄는 그보다 더 고르게 흩습니다. 같은 조명 아래서도 세 표면은 서로 다른 밝기로 찍히니, 어떤 결함을 볼지에 따라 조명과 렌즈가 달라집니다. 여기서 볼 결함은 0.4 mm 피치 부품의 패드 간격 0.2 mm(가정)를 잇는 폭 25 μm 이상의 솔더 브릿지1입니다.

AOI2가 매일 수천 장을 통과시키다가 어느 날 브릿지를 놓쳤다는 보고가 올라오면, 검출 모델이 가장 먼저 의심받습니다. 학습 사진을 늘리고 임계값을 조정하고 새 구조를 시험하는 사이, 놓친 브릿지는 리플로 뒤 전기 검사나 출하 뒤 시장 불량으로 돌아옵니다. 반대로 놓치지 않으려고 판정을 조이면 과검출이 늘어 재검 인력이 라인 옆에 붙습니다.

저는 이럴 때 모델 가중치를 열기 전에 놓친 브릿지의 위치를 기판 도면에 찍어 봅니다. 위치가 시야 가장자리의 키 큰 부품 옆에 몰려 있으면 렌즈를, 특정 로트에만 몰려 있으면 조명과 표면을 의심합니다. 두 경우 모두 이미지에 브릿지가 제대로 담기지 않은 것이라서, 모델을 다시 학습시켜도 결과가 바뀌지 않습니다.

25 μm 브릿지를 세 칸에 담는 화면 크기

출발점은 화소 한 칸의 크기입니다. 제 기준은 가장 가는 결함이 세 칸 이상이라서, 25 μm 브릿지라면 기판 위 한 칸이 8.3 μm 이하여야 합니다. 가로 5,120 px, 화소 2.5 μm 카메라를 가정하면 센서 가로가 12.8 mm이고, 시야3는 42.7 mm가 상한입니다. 배율4로는 0.30배입니다. 이 배율을 어떤 렌즈로 만드느냐가 다음 문제죠.

렌즈 중심에서 기판까지 150 mm 자리에 일반 렌즈를 쓴다면 35 mm 렌즈가 맞습니다. 이때 시야는 42.1 mm, 한 칸 8.2 μm로 25 μm 브릿지가 3.04칸에 담깁니다. 숫자만 보면 충분하죠. 문제는 화면 가장자리에서 렌즈가 기판을 비스듬히 내려다본다는 점입니다.

시야 가장자리에서 키 큰 부품은 옆면을 드러낸다

일반 렌즈는 렌즈 한 점에서 기판을 부채꼴로 내려다봅니다. 시야 가장자리 21 mm 지점을 150 mm 위에서 보면 시선이 수직에서 8.0° 기울고, 높이 2.0 mm 부품의 윗면은 바닥보다 0.28 mm 바깥쪽에 찍힙니다. 화소로 34칸입니다. 부품 바깥쪽 0.28 mm 안에 있는 기판 면은 부품 몸통에 가려 화면에 나오지 않습니다. 보는 방향이 비스듬해서 생기는 이 어긋남을 시차5라고 부릅니다.

패드 간격이 0.2 mm인 부품이 그 가림 구역 안쪽에 놓이면, 간격을 잇는 브릿지도 함께 가려집니다. 화면에 없는 브릿지를 모델이 찾을 방법은 없습니다. 같은 부품이 시야 한가운데 오면 시선각이 0°에 가까워 가림이 사라지니, 놓친 위치가 기판 도면에서 시야 가장자리 쪽에 몰려 나타납니다. 높이 0.5 mm 부품이라면 가림은 0.07 mm로 줄어 간격 0.2 mm보다 작아집니다.

흔한 생각

브릿지를 놓쳤다면 모델이 그 모양을 덜 배웠기 때문입니다.

시야 가장자리를 계산해 보면

높이 2.0 mm 부품 옆에서는 기판 면 0.28 mm(34칸)가 부품 몸통에 가려, 이미지에 브릿지 자체가 없습니다.

텔레센트릭 렌즈6는 물체 쪽 주광선을 광축과 나란하게 만들어 이 기울기를 없앱니다. 화면 끝에서도 기판을 수직으로 보니 키 큰 부품의 옆면이 드러나지 않고, 높이가 달라도 배율이 거의 변하지 않습니다. 대가도 분명합니다. 텔레센트릭 렌즈의 시야는 앞쪽 렌즈 지름이 정하므로, 42.7 mm를 보려면 그보다 큰 앞쪽 렌즈가 필요하고 렌즈가 크고 무거워집니다. 작동 거리 WD7도 모델마다 설계로 정해져 있어서, 그 값이 설비 높이와 맞는지를 먼저 확인합니다.

조명 각도가 브릿지의 밝기를 정한다

렌즈가 브릿지를 화면에 담아도, 브릿지가 배경과 다른 밝기로 찍혀야 판정이 됩니다. 동축낙사8 조명은 렌즈와 같은 축으로 빛을 내려보내서, 평평한 패드는 밝게, 둥글게 솟은 솔더 면은 빛을 옆으로 흘려 어둡게 찍힙니다. 낮은 각도에서 비추는 암시야9 조명은 반대로 평평한 면을 어둡게 두고 둥근 솔더의 가장자리만 밝은 테두리로 띄웁니다. 패드 사이를 잇는 브릿지는 둥근 솔더 덩어리라서, 저라면 저각 링 조명을 먼저 시험합니다.

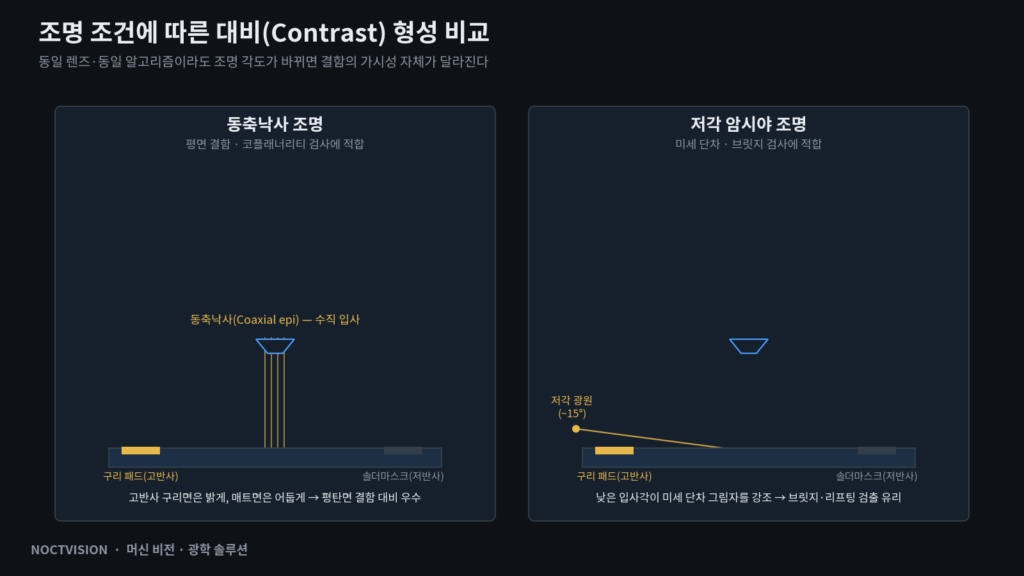

동축낙사 조명과 저각 암시야 조명의 대비 형성 비교 다이어그램
동축낙사는 평평한 패드를 밝게 띄우고, 저각 암시야는 둥근 솔더의 가장자리를 밝은 테두리로 띄웁니다.

그림은 두 조명이 같은 표면에서 대비를 만드는 방식을 나란히 보여 줍니다. 로트마다 솔더 표면의 산화 정도와 플럭스 잔류물이 달라지면 광택이 바뀌고, 같은 조명 각도에서도 브릿지의 밝기가 흔들립니다. 모델이 배운 밝기 분포에서 이미지가 벗어나는 순간 판정도 흔들리니, 특정 로트에 몰린 미검출은 조명과 표면을 함께 의심할 근거가 됩니다. 같은 렌즈와 같은 모델로 특정 입고분만 놓친다면, 바뀐 쪽은 솔더 표면일 가능성이 큽니다. 산화막과 플럭스 상태에 따라 어느 각도가 가장 나을지는 샘플 테스트 전 확언 불가입니다.

렌즈와 조명을 고정한 뒤에 정하는 판정 조건

렌즈와 조명이 정해지면 판정 파라미터10는 그 이미지 위에서 정합니다. 표의 세 줄이 그 결과입니다.

셋업① 최소 불량 크기② 광학 셋업 · WD③ 알고리즘 파라미터 · 풀어 쓰면
일반 렌즈 35 mm25 μm 브릿지 = 3.04칸 (8.2 μm/칸)5,120 px 화소 2.5 μm, 렌즈 중심에서 기판까지 150 mm, 시야 42.1 mm, 가장자리 시선각 8.0°, 저각 링 조명높이 2.0 mm 부품 바깥쪽 0.28 mm(34칸)는 가림 구역으로 두고 판정 제외. 그 안의 브릿지는 놓친다
텔레센트릭 0.30배25 μm 브릿지 = 3.0칸 (8.3 μm/칸)같은 카메라, 시야 42.7 mm, 앞쪽 렌즈 지름이 시야보다 크다, WD는 모델 고정값, 저각 링 조명가림 구역 없음. 패드 사이 관심 영역에서 밝은 연결 성분의 폭이 3 px 이상이면 브릿지 후보
실크 번짐 (조명만 교체)60 μm 번짐 = 7.2칸텔레센트릭 셋업 그대로, 확산 돔 조명으로 한 장 더기준 영상과의 차이 영역이 7 × 7 px 이상이면 번짐 후보

세 줄을 비교하면 브릿지 검출률을 가르는 변수가 렌즈 구조와 조명 각도 쪽에 몰려 있다는 점이 보입니다. 반대로 부품이 모두 0.5 mm 이하로 낮거나 미세 피치 부품이 시야 한가운데에만 놓이는 기판이라면 가림이 간격보다 작으니, 값이 싸고 WD를 고르기 쉬운 일반 렌즈가 낫습니다. 실제 부품 배치와 솔더 광택에서 이 숫자가 그대로 맞을지는 샘플 기판으로 확인할 일입니다.

AI는 렌즈가 만든 대비를 읽는다

AI 기반 AOI는 레시피 작성 시간을 줄이고, 사람이 정하기 어려운 판정 경계를 데이터로 잡아 줍니다. 이미 설치된 라인에서 렌즈를 통째로 바꾸기 어렵다면 다중 노출 합성 같은 처리로 일부를 보완하는 것도 현실적인 선택입니다. 다만 가림 구역처럼 이미지에 아예 없는 정보는 어떤 처리로도 되살아나지 않습니다. 없는 것은 없습니다. 저는 렌즈와 조명으로 대비를 만든 다음, 그 대비를 정밀하게 읽는 일을 모델에 맡깁니다.

설계 단계에서 시선각과 가림 구역을 계산해 두는 것이 광학 담당의 일이고, 그 계산이 있으면 재학습에 쓰는 몇 주를 아낄 수 있습니다. 원가를 관리하는 쪽에서 보면 텔레센트릭 렌즈와 링 조명은 일반 렌즈에 비해 비싼 선택이지만, 놓친 브릿지 한 건이 시장에서 돌아오는 비용과 견줘 판단할 문제입니다. 이 글은 기술 설명이며 투자 권유가 아닙니다. 자세한 내용은 면책조항을 참고하세요.

현장 노트

이 기판으로 셋업을 시작한다면 저는 브릿지를 놓친 기판 열 장을 모아 미검출 위치를 도면 한 장에 겹쳐 찍습니다. 점들이 시야 가장자리 21 mm 근처, 높이 2 mm 부품 바깥쪽에 몰려 있으면 렌즈 구조를 바꾸는 쪽으로 가고, 시야 전체에 고르게 흩어져 있으면 로트별 솔더 광택과 조명 각도를 봅니다. 렌즈를 바꾸기에 앞서 같은 부품을 시야 한가운데로 옮겨 찍어 브릿지가 보이는지 한 번 더 확인합니다.

현장 체크포인트

미검출 위치를 도면에 찍어 원인을 렌즈와 조명 가운데 하나로 좁혔다면 남은 확인은 아래와 같습니다.

  • 텔레센트릭 렌즈의 설계 WD 또는 일반 렌즈의 150 mm가 링 조명과 상판 구조물을 넣고도 확보되는가? (조명 하우징과 렌즈가 부딪히지 않는지)
  • 25 μm 브릿지가 세 칸 이상으로 담기는가? (한 칸 8.3 μm 이하, 5,120 px라면 시야 42.7 mm 이하)
  • 일반 렌즈를 쓴다면 시야 가장자리 키 큰 부품 바깥쪽의 가림 구역을 계산해 판정 제외 영역으로 두었는가? (2.0 mm 부품이면 0.28 mm)
  • 놓친 브릿지의 위치를 도면에 찍어 시야 가장자리와 특정 로트 가운데 어디에 몰리는지 확인했는가? (렌즈와 조명 중 어느 쪽을 볼지)
  • 솔더 광택이 로트마다 달라질 때 저각 링 조명에서 브릿지 밝기가 버티는지 샘플로 확인했는가? (산화막과 플럭스 상태별로)

자주 묻는 질문

텔레센트릭 렌즈를 쓰면 피사계 심도도 깊어지나요?

텔레센트릭 렌즈는 높이가 달라도 크기가 변하지 않게 해 줄 뿐, 초점이 맞는 깊이는 일반 렌즈처럼 조리개 값과 배율로 정해집니다. 0.30배처럼 배율이 큰 셋업에서는 심도가 1 mm 안쪽으로 좁아지기 쉬워서, 기판 휨과 부품 높이를 함께 따져야 합니다. 심도가 모자라면 초점을 달리한 두 장을 찍는 방법도 검토합니다.

기존 AOI의 렌즈만 바꿀 수 있나요?

카메라 마운트와 설치 높이가 맞으면 렌즈만 바꿀 수 있지만, 텔레센트릭 렌즈는 설계 WD와 크기가 정해져 있어 기구 변경이 따라오는 경우가 많습니다. 교체에 앞서 같은 부품을 시야 한가운데로 옮겨 찍어 가림이 원인인지 확인해 두면, 렌즈를 바꾸고도 미검출이 남는 일을 피할 수 있습니다.

용어 풀이

  • [1] 솔더 브릿지 solder bridge
    이웃한 두 패드나 리드 사이가 솔더로 이어져 전기적으로 붙어 버린 결함입니다. ↩
  • [2] AOI automated optical inspection
    카메라와 조명으로 기판을 찍어 결함을 자동으로 판정하는 검사기입니다. ↩
  • [3] 시야 field of view, FOV
    카메라 한 화면에 담기는 기판 위의 범위입니다. ↩
  • [4] 배율 magnification
    센서 위 상의 크기를 물체 크기로 나눈 값입니다. 가로 12.8 mm 센서로 42.7 mm를 보면 0.30배입니다. ↩
  • [5] 시차 parallax
    보는 방향이 비스듬해서 높이가 다른 점이 화면에서 서로 다른 자리로 밀려 찍히는 현상입니다. ↩
  • [6] 텔레센트릭 렌즈 telecentric lens
    물체 쪽 주광선이 광축과 나란해서 화면 끝에서도 물체를 수직으로 보는 렌즈입니다. 높이가 달라도 크기가 거의 변하지 않습니다. ↩
  • [7] WD working distance, 작동 거리
    렌즈에서 검사할 면까지의 거리입니다. 텔레센트릭 렌즈는 모델마다 정해진 값을 씁니다. ↩
  • [8] 동축낙사 조명 coaxial illumination
    하프 미러로 빛을 렌즈 축과 같은 방향에서 내려보내는 조명입니다. 평평한 광택 면이 밝게 찍힙니다. ↩
  • [9] 암시야 조명 dark-field illumination
    낮은 각도에서 비춰 평평한 면은 어둡게, 굴곡과 가장자리는 밝게 띄우는 조명입니다. ↩
  • [10] 판정 파라미터 inspection parameters
    이미지에서 결함 후보를 고르는 임계값, 최소 크기, 관심 영역 같은 설정값입니다. ↩

참고 자료

  • Edmund Optics, Telecentric Lens Size Control (텔레센트릭 렌즈의 시야가 앞쪽 렌즈 지름으로 제한된다는 설명), 2026년 10월 24일 열람
  • 계산식: 한 칸 = 시야 ÷ 가로 화소 수, 배율 m = 센서 가로 ÷ 시야, 일반 렌즈 시야 = 센서 가로 × (u − f) ÷ f, 가장자리 시선각 θ = atan(반 시야 ÷ u), 가림 폭 = 부품 높이 × tan θ
  • 가정값: 5,120 px·화소 2.5 μm 카메라, 패드 간격 0.2 mm, 부품 높이 2.0 mm, 렌즈 중심에서 기판까지 150 mm는 계산 예시를 위한 가정
