사출품 각인 문자의 OCR 판독률은 조명 각도 하나로 갈린다

LIGHTING

색이 없는 성형 문자는 그림자로 읽힙니다. 높이 50 μm, 획 간격 300 μm 문자라면 조명 앙각을 18.4° 아래로 내리면 안 됩니다.

검은 무광 ABS 하우징의 캐비티 번호를 두고 그림자 길이, 링 조명 지름이 정하는 문자 위치, 네 방향 점등의 차분 합성을 계산했습니다.

읽는 시간 약 12분

검은 무광 ABS 하우징 뒷면에는 금형에서 함께 성형된 캐비티 번호가 있습니다. 잉크 인쇄와 달리 문자와 바탕이 같은 수지, 같은 색이고, 둘을 가르는 것은 50 μm 남짓한 높이 차이뿐입니다. 무광 수지는 빛을 사방으로 흩는 난반사(diffuse reflection)¹ 면이라 위에서 고르게 비추면 문자 윗면과 바탕이 같은 회색으로 찍히고, OCR(광학 문자 인식)² 엔진은 거의 빈 화면에서 글자를 찾다가 엉뚱한 문자를 내놓습니다. 캐비티 번호를 잘못 읽으면 불량이 난 금형 캐비티를 짚지 못해 모든 캐비티를 함께 멈춰야 하고, 판독에 실패한 부품을 사람이 다시 읽는 자리가 상시 인력으로 굳습니다. 오독이 섞인 이력은 판독 실패보다 더 위험합니다. 틀린 기록이 맞는 기록처럼 남아, 나중에 원인을 거슬러 찾을 때 엉뚱한 캐비티를 가리키니까요.

해법은 높이 차이를 밝기 차이로 바꾸는 저각도 링 조명(low-angle ring light)³입니다. 빛을 수평 가까이 눕혀 비추면 획 옆 바탕에 그림자가 생기고, 그 그림자가 글자의 윤곽이 됩니다. 저는 문자 높이 50 μm, 획 간격 300 μm인 캐비티 번호를 두고 조명 각도를 감으로 고르는 대신 도면의 두 숫자에서 계산했습니다.

위에서 비추면 같은 수지는 같은 회색이 된다

무광 표면의 밝기는 빛이 표면에 닿는 각도의 코사인을 따릅니다. 바닥에서 잰 조명 각도를 앙각(elevation)⁴ E라 하면, 평평한 바탕은 수직 조명일 때를 1로 놓고 sin E만큼 밝습니다. 앙각 20°에서는 0.34, 45°에서는 0.71입니다. 문자의 윗면도 평평하니 바탕과 같은 값이 나오고, 위에서 아무리 밝게 비춰도 둘의 차이는 생기지 않습니다. 높이는 영상에 남지 않습니다.

차이는 획의 옆에서 생깁니다. 빛을 마주 보는 벽은 기울기만큼 밝아지고, 반대쪽 바탕에는 획이 빛을 가려 그림자가 집니다. 해가 낮게 깔린 저녁, 보도블록 틈마다 그림자가 길게 늘어져 블록 무늬가 한낮보다 또렷해지는 것과 같은 이치예요. 그림자의 길이는 높이와 빛의 각도로 정해지고, 이 길이가 OCR에 넘겨줄 윤곽의 굵기가 됩니다.

앙각을 낮추면 바탕도 함께 어두워진다는 점을 놓치면 안 됩니다. 20°에서 바탕 밝기는 수직 조명의 3분의 1 남짓이라, 같은 노출이면 영상 전체가 가라앉습니다. 저라면 이 셋업의 노출과 조명 출력을 처음부터 세 배쯤 여유를 두고 잡습니다. 광택 PC처럼 정반사가 강한 수지라면 빛을 마주 보는 벽에서 하이라이트가 하얗게 날아갈 수 있어, 같은 계산이 맞을지는 샘플 테스트 전 확언 불가입니다.

그림자 길이는 높이를 tan으로 나눈 값

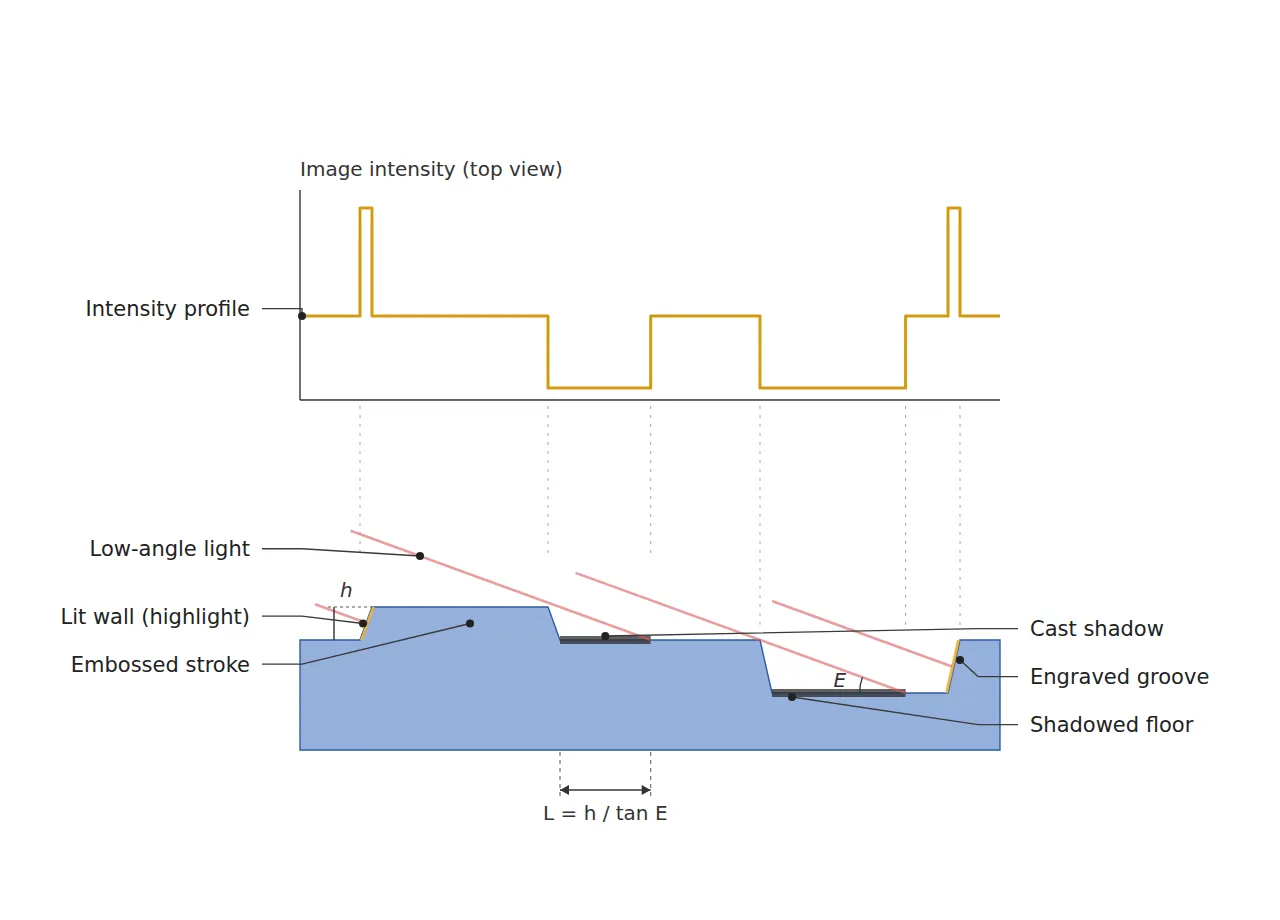

높이 h인 획이 앙각 E의 빛을 받으면 바탕에 L = h ÷ tan E 길이의 그림자가 생깁니다. 그림자가 너무 짧으면 화소 몇 칸에 그쳐 윤곽이 되지 못하고, 너무 길면 옆 획과의 틈을 덮어 두 획이 한 덩어리로 붙습니다. 제 기준은 그림자가 3 px 이상이면서 획 간격의 절반 이하인 범위입니다. 아래 단면도에 높이와 각도, 그림자와 밝기 단면의 관계를 함께 그렸습니다.

계산 셋업은 2,448 × 2,048 px 센서에 35 mm F/8 렌즈로 가로 30.0 mm를 보는 구성이고, 화소 하나가 12.25 μm입니다(모두 가정). 획 간격 300 μm의 절반인 150 μm를 넘지 않으려면 E ≥ atan(50 ÷ 150) = 18.4°이고, 그림자가 3 px(36.8 μm)보다 짧아지지 않으려면 E ≤ atan(50 ÷ 36.8) = 53.7°입니다. 쓸 수 있는 앙각은 그 사이입니다. 20°를 고르면 그림자는 50 ÷ tan 20° = 137 μm, 11.2 px이고, 10°로 내리면 284 μm로 늘어 300 μm 틈을 거의 다 덮어 숫자 8과 0이 붙어 보이기 시작합니다. 반대로 45°라면 그림자가 50 μm, 4.1 px로 짧아집니다. 읽히기는 해도 여유가 적습니다.

범위 안에서 낮은 쪽을 고르는 까닭은 금형 마모입니다. 문자가 닳아 얕아지면 그림자도 짧아지는데, 20°에서 그림자 3 px를 만드는 최소 높이는 36.8 × tan 20° = 13.4 μm입니다. 50 μm 문자가 13.4 μm까지 닳아도 읽힌다는 뜻이죠. 같은 계산을 45°에서 하면 최소 높이가 36.8 μm라, 문자가 13 μm 남짓만 닳아도 판독 한계에 닿습니다.

링 지름이 문자가 놓일 자리를 정한다

20°는 시야 한가운데에서 잰 값입니다. 지름 120 mm 링을 부품 위 21.8 mm 높이에 두면 중심에서 앙각이 20°가 되지만, 시야 끝 15 mm 지점에서는 가까운 쪽 LED까지 25.9°, 먼 쪽은 16.2°로 벌어집니다. 그림자도 103 μm에서 172 μm까지 흔들리고, 먼 쪽 172 μm는 획 간격 절반인 150 μm를 넘어섭니다. 먼 쪽이 기준을 깹니다.

먼 쪽 앙각이 18.4° 아래로 떨어지지 않는 범위를 계산하면 시야 중심에서 ±5.5 mm입니다. 이 링을 그대로 쓴다면 캐비티 번호가 그 안에 오도록 부품 자세와 시야를 맞춰야 합니다. 시야 끝 15 mm까지 조건을 지키려면, 중심 앙각 20°를 유지한 채 링 지름을 326 mm, 높이를 59.4 mm로 키워야 합니다. 링이 커지면 같은 조도를 내는 데 LED가 더 들고 설치 공간도 넓어지니, 저라면 문자 위치를 시야 중심으로 모으는 쪽을 먼저 택합니다.

세 숫자 가운데 18.4°와 13.4 μm는 도면이 정하고, ±5.5 mm는 링이 정합니다. 그래서 모델이 바뀌어 문자 높이나 획 간격이 달라지면, 저라면 링 위치와 시야 배치를 함께 다시 계산합니다. 링 지름을 그대로 둔 채 문자 크기만 바뀌면 중심에서는 읽히고 가장자리에서는 붙는 판독 편차가 생기기 쉽습니다.

네 방향을 따로 켜면 엣지 방향이 살아난다

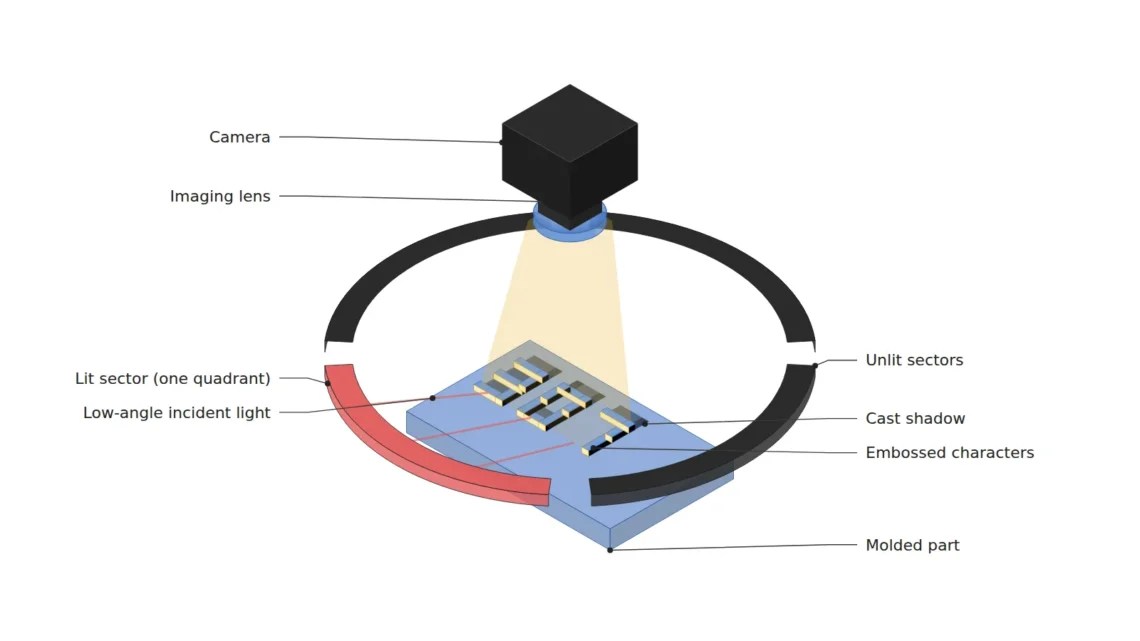

링 전체를 한 번에 켜면 사방에서 온 빛이 서로의 그림자를 메웁니다. 왼쪽 벽을 비추는 빛이 동시에 오른쪽 그림자를 채우니, 밝은 벽과 어두운 그림자의 쌍이 옅어지죠. 링을 북, 남, 동, 서 네 구역으로 나눠 차례로 켜는 사분면 점등(quadrant lighting)⁵은 방향마다 그림자를 따로 얻는 방법입니다.

네 장을 찍은 뒤 마주 보는 구역끼리 빼면(북 − 남, 동 − 서) 양쪽에서 똑같이 밝은 평평한 바탕은 지워지고, 한쪽에서만 밝거나 어두운 엣지만 남습니다. 두 차분의 절댓값 가운데 큰 쪽을 화소마다 고르면 어느 방향의 획이든 윤곽이 하나의 영상에 모입니다. 법선을 되살리는 계산까지 가지 않아도 OCR에 넘길 윤곽에는 이 정도면 충분하다는 것이 제 판단입니다.

구역마다 앙각 분포가 달라 시야 안의 밝기 기울기도 다르니, 셰이딩 보정(shading correction)⁶은 문자가 없는 기준면을 구역별로 찍어 따로 합니다. 네 장 촬영은 사이클 타임을 늘리고, 촬영 사이에 부품이 움직이면 네 장의 정합이 어긋나 차분에 가짜 엣지가 생깁니다. 이송 동기화 자체는 별도 검토가 필요합니다. 한 장의 전체 점등 영상에서 지워진 그림자는 알고리즘으로 되살릴 수 없으니, 방향 정보는 조명 단계에서 확보해야 합니다.

문자 높이 50 μm에서 판독 신뢰도까지, 사양서의 세 줄

계산을 사양서로 옮기면 문자 치수, 링과 렌즈, 판독 알고리즘의 세 줄이 됩니다. 렌즈 앞면에서 부품까지의 거리인 WD(working distance)⁷는 링 조명 윗면과 렌즈가 부딪치지 않는지까지 확인할 값이고, 판독 전 이진화는 밝기 기울기가 남아도 버티는 적응 이진화(adaptive thresholding)⁸로 둡니다.

항목	기준값	조건·근거	풀어 쓰면
① 최소 불량 사이즈 · 판독 대상	양각 높이 50 μm, 획 폭과 획 간격 300 μm, 문자 높이 2.0 mm	12.25 μm/px에서 획 24.5 px, 문자 163 px. 설계 가정	읽을 글자의 키와 틈
① 최소 불량 사이즈 · 획 결손	길이 60 μm 이상	4.9 px. 설계 가정	덜 찍힌 획 조각
① 최소 불량 사이즈 · 판독 한계 높이	13.4 μm (앙각 20°)	그림자 3 px = 36.8 μm × tan 20°	여기까지 닳아도 읽힘
② 광학 셋업 · 조명	저각도 링 지름 120 mm, 높이 21.8 mm, 4분할 순차 점등	중심 앙각 20°, 최소 앙각 18.4° 이상. 문자는 중심 ±5.5 mm 안	낮게 눕힌 빛을 네 번 나눠 켬
② 광학 셋업 · 그림자	양각 137 μm(11.2 px), 음각 80 μm 깊이는 220 μm	L = h ÷ tan E. 시야 끝에서 양각 103~172 μm	글자 옆 어두운 띠의 폭
② 광학 셋업 · 렌즈와 센서	35 mm F/8, 2,448 × 2,048 px, 12.25 μm/px	배율 0.282, 얇은 렌즈 물체거리 159.3 mm. 설계 가정	가로 30 mm를 한 장에
② 광학 셋업 · WD	WD 140 mm 이상 확보(설계 가정)	렌즈 경통 앞면 기준. 링 윗면과 간섭 없는지 실측	렌즈와 링이 부딪치지 않는 높이
③ 알고리즘 파라미터 · 보정과 합성	구역별 셰이딩 보정 뒤 |북 − 남|과 |동 − 서| 가운데 큰 값	평평한 바탕은 지워지고 엣지만 남음	바탕은 빼고 윤곽만 모음
③ 알고리즘 파라미터 · 이진화와 판독	적응 이진화 창 75 px, 문자 높이 163 px를 32 px로 정규화, 신뢰도 0.90 미만은 재판독	창은 획 폭의 약 3배. 0.90은 가정값, 오독보다 판독 보류 우선	헷갈리면 틀리게 읽기보다 보류

표에서 먼저 볼 것은 이 셋업의 병목이 분해능보다 앙각의 공간 분포에 있다는 점입니다. 획 폭 300 μm는 24.5 px, 획 결손 60 μm는 4.9 px로 화소에는 여유가 있지만, 시야 끝에서는 같은 문자의 그림자가 172 μm로 늘어 획 간격 절반을 넘습니다. 판독 품질을 시야 전체에서 고르게 하려면 문자를 ±5.5 mm 안에 모으거나 링을 키우는 설계 결정이 앞서야 합니다.

저각도가 맞지 않는 경우도 있습니다. 레이저 마킹처럼 표면 색이 바뀐 문자는 높이 정보가 필요 없으니, 확산 돔이나 동축 조명이 표면 결의 잡음 없이 더 깨끗한 영상을 만듭니다. 시보 가공처럼 표면 결이 문자보다 거친 부품은 저각도에서 결이 문자보다 강한 그림자를 만들어, 높이를 직접 재는 3D 방식이 나을 수 있습니다. 네 장을 찍을 시간이 없는 라인이라면 문자 방향에 맞춘 한 방향 저각도 바 조명 한 장이 현실적인 절충입니다. 돔과 저각도 조명을 한 스테이션에 함께 두고 문자 판독과 외관 검사를 나눠 맡기는 구성도 있습니다. 수지 종류와 광택, 표면 결에 따라 저각도의 이득이 크게 달라지므로 어느 방식이 유리한지는 샘플 테스트 전 확언 불가입니다.

도면의 문자 높이와 획 간격에서 조명 각도를 끌어내는 일은 tan 하나로 끝나지만, 조명 설계를 맡은 엔지니어가 가장 먼저 손에 익히는 계산입니다. 판독기를 고르는 쪽에서는 OCR 엔진의 이름보다, 금형이 몇 μm까지 닳아도 판독이 유지되는지와 시야 어디까지 같은 판독률이 나오는지를 묻는 편이 실제 성능을 더 잘 드러냅니다. 이 글은 기술 설명이며 투자 권유가 아닙니다. 자세한 내용은 면책조항을 참고하세요.
